Відповідач радіолокаційний літаковий

ВИРІБ 380

Виріб 380 – модифікація літакового відповідача загально-військової радіолокаційної системи впізнавання «Пароль», який призначений для роботи в лініях упізнавання «земля-літак», «літак-літак», «корабель-літак».

Виріб наділений високою ударною та вібраційною стійкістю і пристосований для роботи в жорстких умовах експлуатації.

Виріб 380 є малогабаритним авіаційним відповідачем загальновійськової системи держупізнавання «Пароль», що працює у VII або VII та ІІа діапазонах хвиль в залежності від модифікації.

Для отримання інформації про нашу продукцію під час підготовки тендерної чи договірної документації просимо звертатися до наших представників за контактами. Ми постійно вдосконалюємо нашу продукцію та розширюємо її функціональні можливості відповідно до потреб ринку, застосовуючи новітні технології, сучасні комплектуючі та матеріали, тому характеристики, опис та комплектація можуть змінюватися без попереднього повідомлення.

Особливості

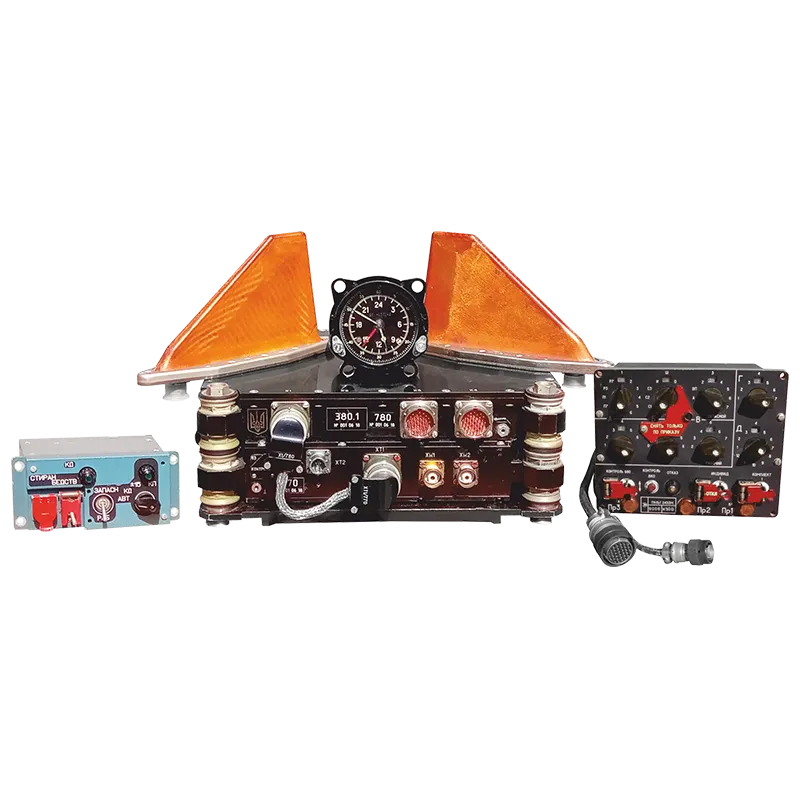

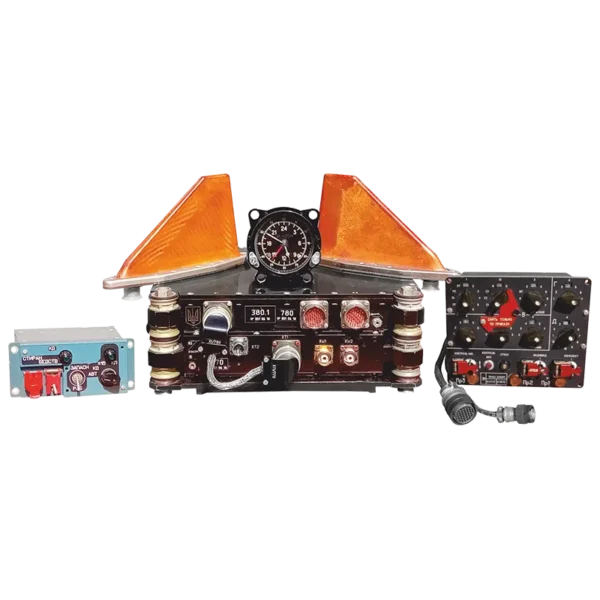

Виріб, в залежності від модифікації, складається з одного або двох приймально-передавальних блоків, обчислювального блоку, оперативного і допоміжного пультів керування, блоку ШДП, ліній зв’язку і антен
Виріб 380 може виготовлятися в ряді модифікацій:
- Модифікації виробу 380.1, 380.1А (однокомплектні). Призначені для розміщення на малорозмірних літаках та вертолітах цивільної та військової авіації, працює в VII д.х. з забезпеченням режиму спрямованої відповіді, тобто видачі сигналу відповіді в ту антену, з якої надійшов більший по амплітуді сигнал запиту
- Модифікації виробу 380.21, 380.22, 380.21А, 380.22А (однокомплектні). Призначені для використання на легких малорозмірних літаках та вертолітах цивільної та військової авіації, працює в VII д.х. Сигнал відповіді видається одночасно в обидві антени з використанням дільника потужності вихідного сигналу у співвідношенні 1:1 (модифікації 380.21А, 380.21Б) або 1:2 (модифікація 380.22А, 380.22Б)
- Модифікації виробу 380.31, 380.31А, 380.32, 380.32А (двокомплектні). Призначені для використання на великорозмірних літаках та вертолітах цивільної та військової авіації, працює в VII д.х. з можливістю спрямованої відповіді. Для отримання максимальної потужності сигналу відповіді обидва приймально-передавальні блоки можуть розміщуватися щонайближче до відповідних антен (рознесений варіант розміщення) або у вигляді моностійки
- Модифікації виробу 380.41, 380.42 (двокомплектні). Призначені для використання на військових літаках-винищувачах, працює в режимі передачі в VII д.х. і в режимі прийому в VII і ІІа д.х. з можливістю спрямованої відповіді. Забезпечує оперативне вимкнення неімітостіких режимів впізнавання в бойових умовах

Застосування

Виріб 380 здійснює прийом та обробку сигналів запиту, кодування і випромінювання сигналів у відповідь. Як складова частина системи упізнавання виріб 380 виконує такі завдання:
- І режим − загальне нешифроване впізнавання за принципом “свій-чужий”
- ІІ режим − загальне шифроване імітостійке впізнавання за принципом “свій-чужий” (за наявності додаткової дешифруючої апаратури)
- ІІІ режим − індивідуальне впізнавання за принципом “де ти?”
- ІV режим − індивідуальне впізнавання за принципом “хто ти?” (видача бортового номера)
- ІVВ режим − індивідуальне впізнавання вертольотів морської авіації
- VІ режим – видача польотної інформації (висота, залишок палива)
- режим наведення – видача спеціальної інформації з винищувачів-перехоплювачів, працюючих у системі наведення на ціль
- режим “Тривога”, “Біда” − видача сигналів про аварійний стан літального апарату
- забезпечується можливість відключення ІІ режиму при відсутності блоку ШДП
- забезпечується можливість в умовах бойових дій оперативне відключення неімітостійких режимів

Основні технічні характеристики

Значення частот сигналів запиту і відповіді, структура сигналів запиту і кодів відповіді забезпечуються конструкцією виробу 380 і відповідають прийнятим в системі впізнавання «Пароль». Виріб 380 працює в комплексі з апаратурою управління повітряним рухом типу СО-69 (СО-96), А-511
Енергетичні параметри виробу 380 при всіх дестабілізуючих чинниках наведені в таблиці нижче. Виріб 380 обладнано автоматизованою системою вбудованого контролю відповідача (системою ВКВ), з видачею результату контролю на бортовий реєстратор і світловою індикацією відмови, що дозволяє здійснювати пошук несправного блоку (субблоку)
В процесі функціювання системи ВКВ випромінювання тестових сигналів відсутнє. Гарантійний термін зберігання виробу 380 в упаковці підприємства-виробника складає 5 років з дня виготовлення виробу
Гарантійний термін експлуатації (гарантійне напрацювання) виробу 380 обчислюється з моменту введення виробу в експлуатацію в межах гарантійного терміну зберігання і вказується в паспорті виробу
Масогабаритні показники виробу 380:
- 380.1, 380.2, 380.42 − 336 × 313 × 145 мм, маса – не більше 14.5 кг
- 380.3, 380.41 – 336 × 280 × 205 мм, маса не більше 20.5 кг

Комплект постачання

літаковий малогабаритний радіолокаційний відповідач (виріб 380)
настанова щодо експлуатування
формуляр
комплект монтажних частин
паковання

Основні технічні характеристики

Енергетичні параметри виробу 380

Імпульсна потужність на виходах приймально-передавального блоку виробу модифікації 380.1

не менше 600 Вт
не більше 1 350 Вт

Сумарна імпульсна потужність на двох виходах приймально-передавального блоку виробу модифікації 380.2 (з відношенням потужностей між виходами 1:1 або 2:1), не менше

900 Вт

Імпульсна потужність на виході приймально-передавального блоку двокомплектної модифікації виробу 380.3, 380.4 Вт

не менше 600
не більше 1 600

Чутливість приймальних пристроїв (по спрацьовуванню передавальних пристроїв) у всіх режимах з входів приймально-передавальних блоків, мінус дБ/Вт

не менше 100
не більше 114

Мінімальний коефіцієнт підсилення (КП) антени в горизонтальній площині з врахуванням впливу об’єкту

0.5

Мінімальний КП антени з врахуванням впливу об’єкту і кут відносно: вертикально-подовжній площині

0.5 / ±30°

Мінімальний КП антени з врахуванням впливу об’єкту і кут відносно: вертикально-поперечній площині

0.5 / ±30°
